创新应用3D技术,提升施工工艺水平

——-记上海地铁12号线信号项目工艺创新探索

发布时间:2014-07-10 作者: 来源: 字号:

随着轨道交通信号系统技术的飞速发展,尤其是基于通信的列车控制系统CBTC推广,对现场施工工艺的水平提出更高的要求。因此,面对施工过程中一系列的工艺难题,应用最新的信息技术是协助克服工艺难点的有效手段之一,济南分公司第一分公司应用3D绘图技术实现工艺水平提升,摸索出了一条有效的工艺创新之路。

结合上海地铁12号线信号系统现场环境和CBTC系统的技术要求,第一分公司的项目部工程技术人员,重点梳理了以往工程项目建设中发现的各类问题,有针对性进行了工艺优化创新,利用3D绘图软件绘制出标准施工安装图,大大促进了现场施工规范和工艺标准一致性。以下简单介绍一些典型案例:

1、信号机安装支架的改进

前期工程信号机支架采用活动连接(见图1),安装使用后连接螺栓可能松动,设备安全存在隐患,同时还将增加后期维护单位的工作量。工程技术人员利用3D绘图软件(Solidworks,见图2)按照1:1的尺寸模拟现场的安装位置,由于在隧道内安装的位置基本固定,利用软件分析计算出信号机支架的弧度,依据计算结果生产样品并进行现场安装试验,并对发现的问题进行深入分析研究,最终制定设备支架4套图纸,按照图纸生产出的支架通过现场应用(见图3),完全符合现场安装的各项严苛要求,安装牢固度和空间节约效果较以往更好。

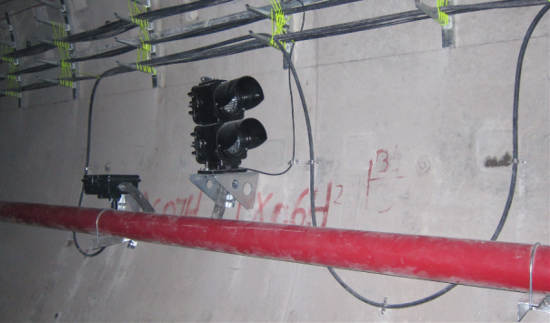

图1前期信号机支架

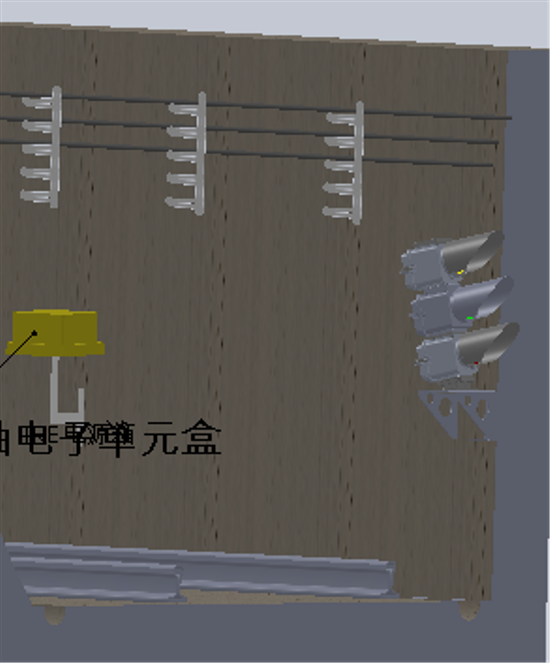

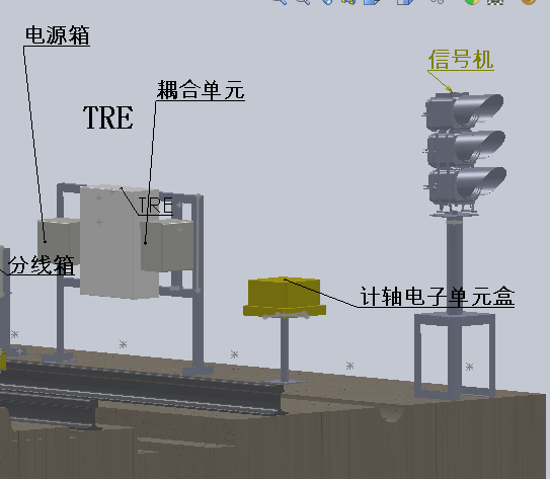

图2软件模拟安装图

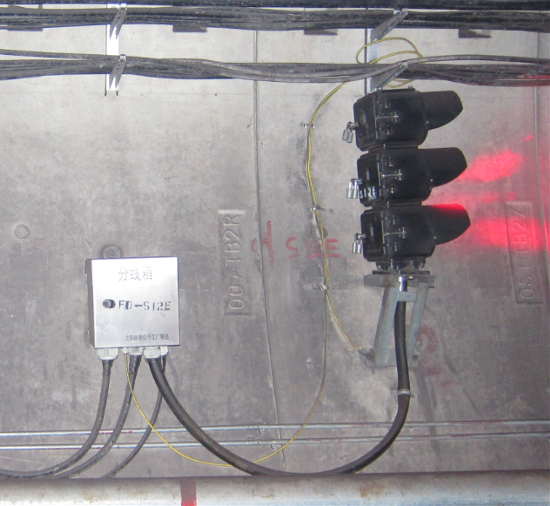

图3现场安装照片

2、电缆布放工艺改进

以往工程项目建设中,存在电缆穿隔断门、电缆进入站台板下区域时电缆布放混乱的情况(见图4),通过组织技术和施工人员的深入探讨、研究,利用软件绘制出模拟安装图(见图5),经过一系列的调整,定制了一套专门的特殊支架并进行现场试验安装,两个特殊加长支架安装在隔断门靠近隧道侧,两个高度间距不一致的落地特殊支架安装在隔断门靠近站台侧,电缆在穿过人防门预埋管后,使弱电专业的电缆能平滑有序的穿过隔断门区域,又避免了电缆因落差过大造成对电缆的损伤(见图6)。

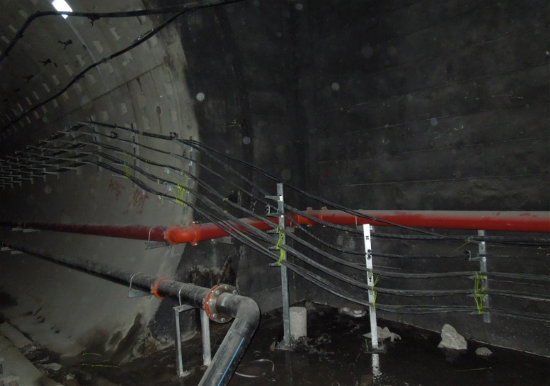

图4前期线缆布放

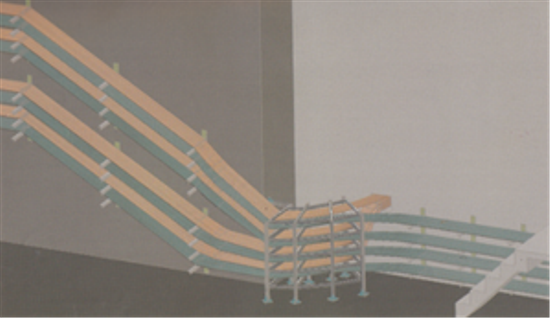

图5软件模拟安装图

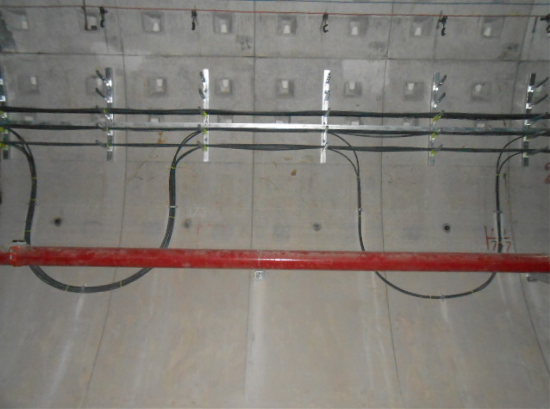

图6优化后线缆布放

3、备用电缆固定工艺改进

以往建设中工程设备点备用电缆采用盘圈固定(见图7),由于设备点电缆数量多,有的数据电缆禁止盘圈,盘圈固定的方式使设备点的备用电缆存在杂乱无章及不符合规定的情况。经过现场调研,利用软件模拟了多种安装固定方式,最终确定同一设备的备用电缆采用Ω型方式固定(见图8)。并在施工过程中根据电缆的外径及设备点电缆的数量设计出20种固定卡具,彻底解决了备用电缆混乱的问题(见图9)。

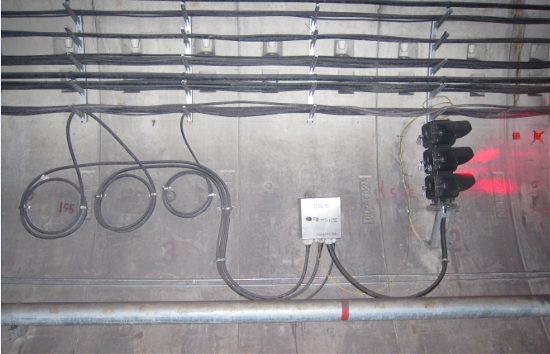

图7前期盘圈固方式

图8软件模拟设计图

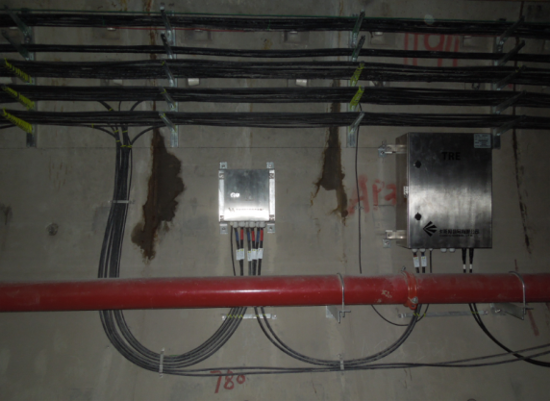

图9改进后的Ω型固定方式

总结

在12号线信号施工过程中,工程技术人员结合以往工程实施经验,应用3D绘图技术,直观的模拟现场环境,利用仿真技术来优化施工工艺,把在施工过程中有可能存在的问题消尽量灭在施工前;并且让每个施工人员在施工前获得直观的现场安装效果,使工艺更加规范和统一,工程质量得到了有效控制。总而言之,利用现代信息技术工具,充分发挥工程技术人员创新意识,可以有效提升公司的整体施工工艺水平,赢得用户的更多肯定。
